■R-2R(抵抗ラダー)方式 D/Aコンバータの実用化に向けた技術開発(2)
◆2017/04/05

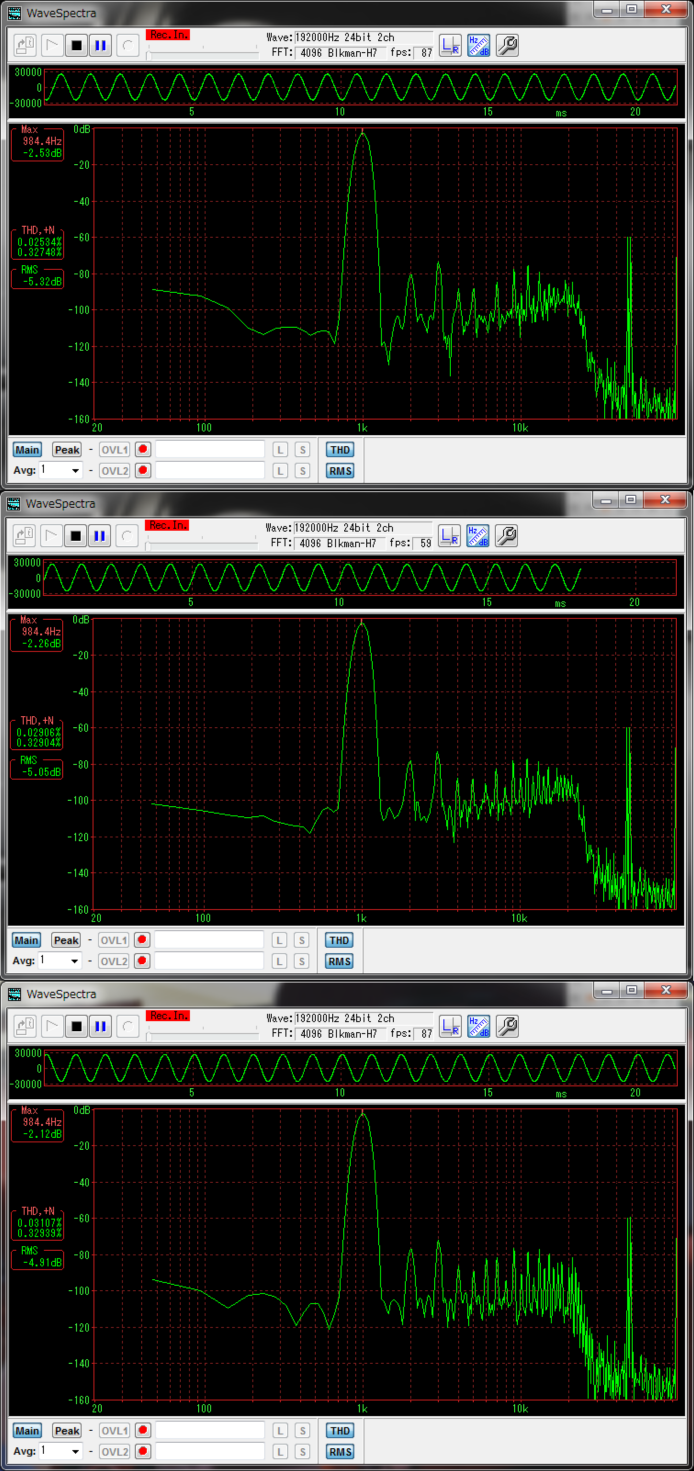

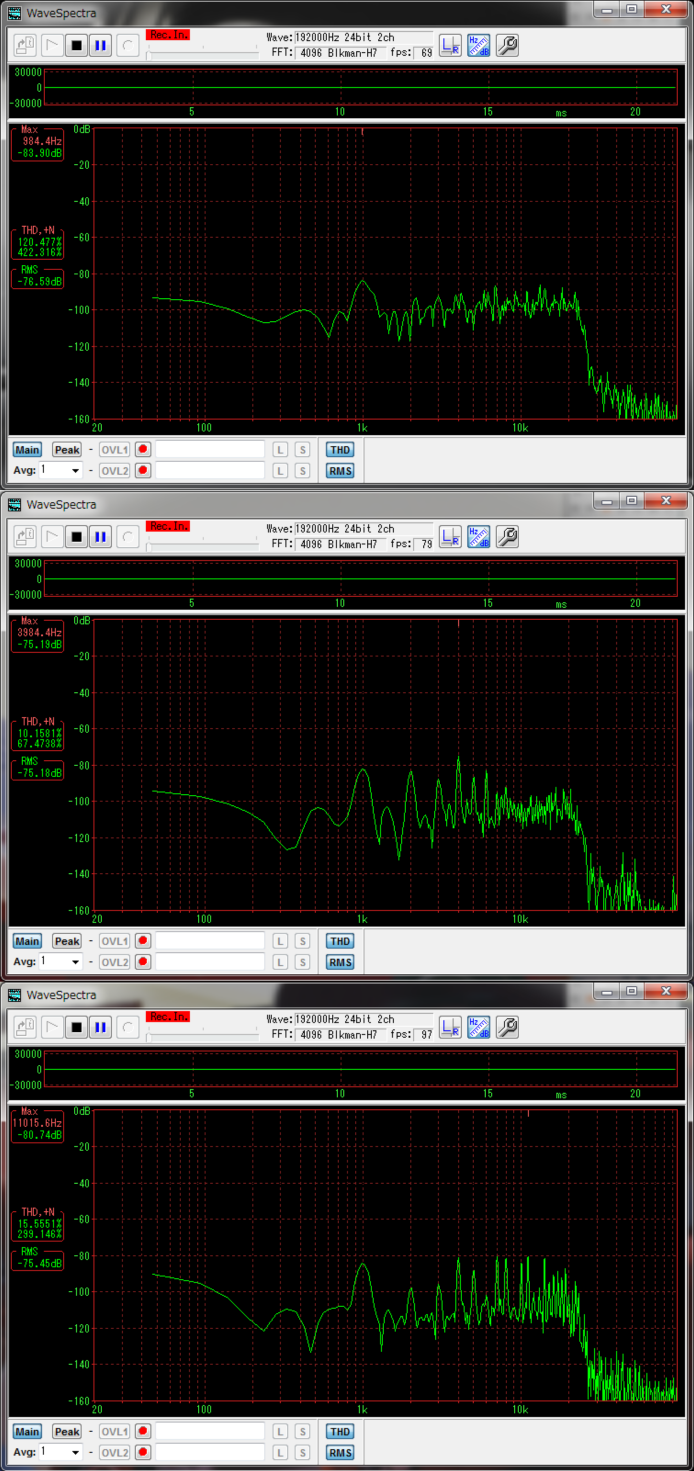

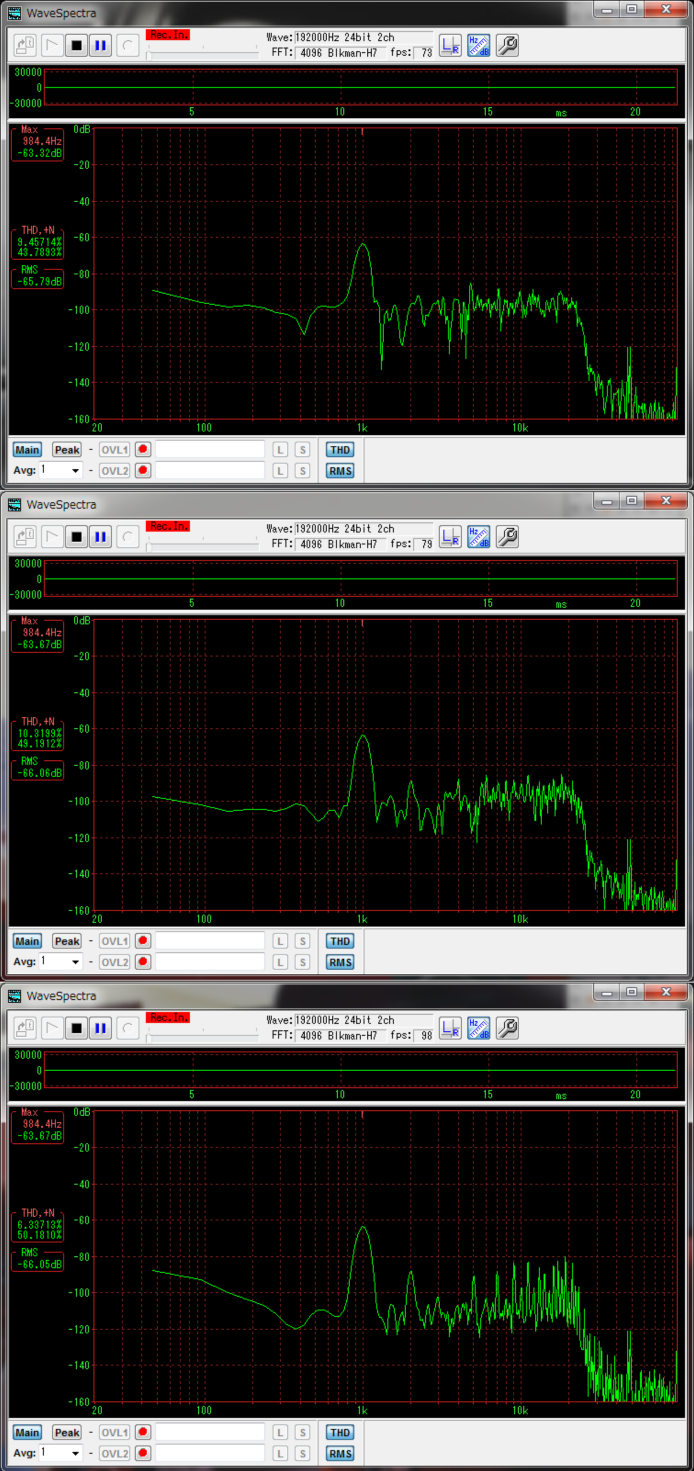

8bit R-2Rをノイズシェーパーで駆動した場合の出力特性(Lchのみ掲載) <Sin1KHz 0dB入力 Lch> 上から順に3次/2次/1次 ![]() <Sin1KHz -60dB入力 Lch> 上から順に3次/2次/1次 ![]() <Sin1KHz -80dB入力 Lch> 上から順に3次/2次/1次 ![]() ☆ノイズシェーパーの効果は歴然です。入力レベルを低くすると、高次のノイズシェーパーの性能が良いことが解ります。 入力レベルに対する出力レベルの線形性も保たれています。 |
