■R-2R（抵抗ラダー）方式　D/Aコンバータの実用化に向けた技術開発（３）

◆2017/04/06
　☆8bit R-2Rをノイズシェーパーで駆動することで、格段の性能向上が確認できました。
　　更に個別にチューニングを行うために、R-2R D/Aコンバータの直線性を測定します。

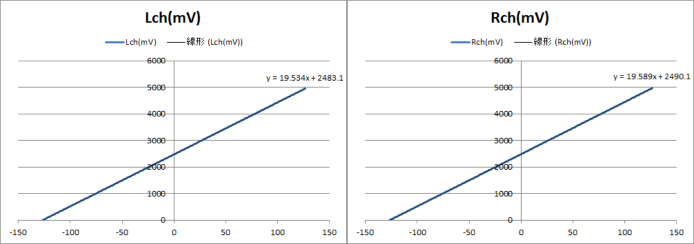

＜PCM値-127~127に対する出力電圧＞
R-2R

　　　このグラフで見る限りは見事な直線に見えます。
　　　次に、各電圧値をPCMの値で正規化すると以下のようなグラフになります。

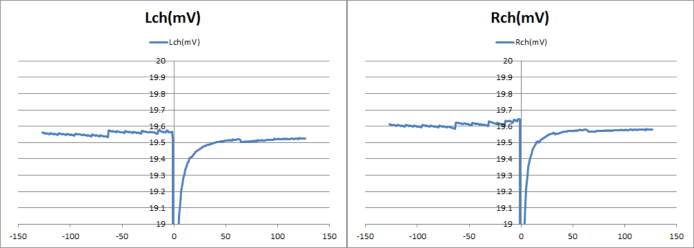

＜PCM値で正規化＞
R-2R

　☆PCM値0は無視すると、傾きゼロの水平な直線であることが、理想ですが、かなりの誤差があります。
